LV14_2020 un LV14_V4 kvaziģeoīda modeļu salīdzinājums ievērtējot koordinātu sistēmas maiņas epohu
Pāreja uz jauno LV14_2020 kvaziģeoīda modeli nozīmē ne tikai cita modeļa faila izvēli kontrolierī. Modeļu savstarpējā starpība Latvijas teritorijā nav vienāda — tā mainās atkarībā no atrašanās vietas un atsevišķās vietās sasniedz vairākus centimetrus. Tomēr aprēķinot faltisko starpību ir jāievērtē koordinātu sistēmas epohu izmaiņu.

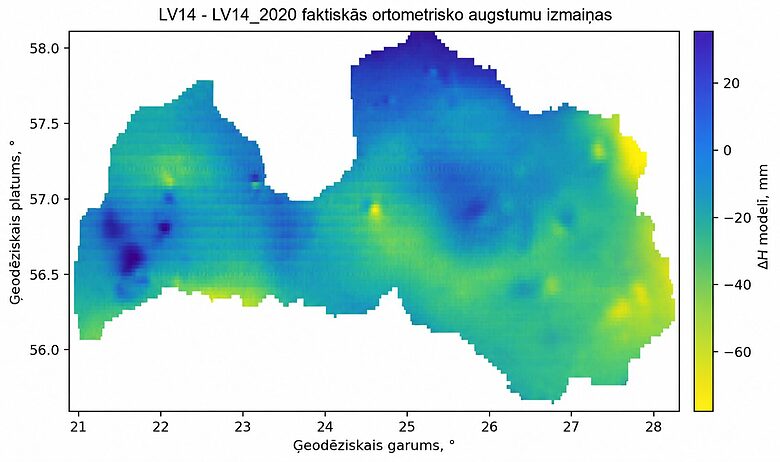

Kā patiesībā mainās augstumi, pārejot uz jaunu LV14_2020 virsmu?
Augstuma korekcija dažādās Latvijas vietās atšķiras. Programma pēc punkta atrašanās vietas aprēķina, cik jāpieskaita vai jāatņem iepriekš ar GNSS un LV14 modeli iegūtajam augstumam, pārejot uz LKS-2020 un LV14_2020.
Kas īpašs šajā risinājumā? Pārrēķinā ir ņemta vērā un kompensēta koordinātu sistēmas realizācijas un epohas maiņas ietekme. Vienkārši sakot — vecie un jaunie dati vispirms tiek savietoti uz salīdzināma pamata, lai koordinātu atskaites maiņa netiktu kļūdaini uzskatīta par augstuma izmaiņu.
Pozitīva korekcija nozīmē, ka augstuma skaitliskā vērtība palielinās, negatīva — samazinās. Piemēram, ja korekcija ir +0,01 m, iepriekšējais 10,00 m kļūst par 10,01 m. Mainās aprēķinātais augstums datos; ēka vai zemes virsma tādēļ fiziski nepārvietojas. Augstumu sistēma joprojām ir LAS-2000,5.
Izmantots mūsu sagatavots pārejas modelis, balstoties uz LĢIA publicētajiem datiem un rekonstruētu epohas korekciju. LĢIA oficiāli nav publicētjis un nepiedāvā augstumu pārejas transformācijas modeli, tomēr šis vislabāk atbilst reālai situācijai, lai izvairītos no augstumu atšķirībām savā darbā un CAD datos, kas mērīti dažādos laikos ar dažādām augstumu atskaites virsmām.
Atskaišu ģenerators no Carlson, Stonex, (Alpha, Trimble) GNSS datiem
Sagatavo atskaites atbilstoši Latvijas normatīviem.
Pieprasi savu instalāciju!
Carlson iCAD tagad atbalsta Latvijas ADTI paletes!
Vēlies izmēģināt Carlson iCAD zīmēšanai ADTI vidē?
Pasūti savu licenci vai Saņem DEMO kodu - SPIED ŠEIT!
Šeit atradīsiet instrukciju kā pievineot tehniskos failus un paletes, lai varētu zīmēt atbilstoši ADTI ar Carlson Software iCAD programmatūrām.
Instrukcija LATVISKI ir pieejama ŠEIT!
Vēlies izmēģināt iCAD risinājumu ZĪMĒŠANAI ADTI vidē - Sazinies!
Sistēmas faili un instrukcija atrodama šeit!
🏞️ Ceļa apmaļu un horizontālo apzīmējumu izzīmēšana ar Carlson Point Cloud
👉 Automātiska apmaļu ekstrakcija no punktu mākoņa
👉 Horizontālo ceļa apzīmējumu atpazīšana un izzīmēšana
👉 Field-to-Finish integrācija ar CAD vidi
👉 Apstrādes jauda līdz 1 miljardam punktu
👉 Precīzi un gatavi rezultāti CAD darba plūsmā
🤖 Automātiska objektu klasifikācija no 3D punktu mākoņiem ar Carlson Point Cloud
👉 Automātiska objektu identifikācija — ēkas, apmales, stabi u.c.
👉 Apstrādā līdz 1 miljardam punktu ar vieglumu
👉 Pilna Field-to-Finish plūsma eksportam uz CAD
👉 Paložošas ekstrakcijas funkcijas profesionālai darba izpildei
🏗️ Precīza stabu izzīmēšana no 3D punktu mākoņa ar Carlson Point Cloud
Milzīga apstrādes jauda – darbojies mierīgi ar līdz pat 1 miljardu punktu datu kopām.
👉 Automātiska stabu ekstrakcija – identificē un izvelc stabus, polus, hidranti utt. ar vienu klikšķi.
👉 Field-to-Finish integrācija – izzīmē simbolus, līnijas un kodējumus tieši no punktu mākoņa.
👉 Tieša eksportēšana uz CAD – vienkārši pārnes iegūto stabu plānojumu uz Carlson CAD vidi.
🗺️📐 TIN virsmas un punktu režģis
Automātiski no punktu mākoņa!
Ar Carlson Point Cloud programmatūru vari ātri un precīzi izveidot TIN virsmas un punktu režģus tieši no esošajiem punktu mākoņiem. Pārvērt savus mērījumu datus izmantojamā CAD informācijā ar dažiem klikšķiem!
👉 Ideāli topogrāfijas un modeļu sagatavošanai
👉 Elastīgs pamats turpmākai CAD apstrādei
👉 Ietaupi laiku un samazini manuālo darbu
🖥️🌍 Zemes virsmas izgūšana un klasifikācija — automātiski no punktu mākoņa!
Ar Carlson Point Cloud programmatūru vari ātri atlasīt un izdalīt tikai Zemes virsmu no blīva punktu mākoņa, atdalot ēkas, augus un citus objektus. Rezultātā iegūsti tīru, klasificētu virsmu turpmākai apstrādei.
👉 Ideāli precīzai topogrāfijai un modelēšanai
👉 Automātiska klasifikācija samazina manuālo darbu
👉 Gatavs datu pamats turpmākai CAD un GIS apstrādei
📏⛰️ Horizontāles — automātiski no punktu mākoņa!
Ar Carlson Point Cloud programmatūru vari pārvērst punktu mākoni skaidrā reljefa kartē, kur horizontāles tiek izzīmētas automātiski. Rezultātā iegūsti precīzas, izmantošanai gatavas līnijas bez laikietilpīgas manuālas zīmēšanas.
👉 Ideāli topogrāfiskām kartēm un projektēšanai
👉 Automātiska horizontāļu ģenerēšana ietaupa laiku
👉 Gatavs rezultāts turpmākai CAD un GIS apstrādei
🏡📏 Ēkas kontūras no punktu mākoņa?
Automātiski ģenerē ēkas sienu līnijas tieši no punktu mākoņa, strādājot CAD vidē. Ātri, precīzi un ar minimālu piepūli pārvērt skenētos datus precīzā polilīnijā!
👉 Ideāli ēku dokumentēšanai un topogrāfijai
👉 Vienkārša lietošana – tikai dažas darbības
👉 Darbojas tieši CAD vidē bez liekas eksportēšanas
🚶♂️📏 Gājēju celiņa malas — automātiski no punktu mākoņa!
Ar Carlson Point Cloud programmatūru gājēju celiņu malu līnijas iespējams izzīmēt pusautomātiski – vienkārši, precīzi un ātri!
Izmanto esošos punktu mākoņus un pārvērt tos izmantojamā CAD informācijā ar dažiem klikšķiem.
👉 Ideāli topogrāfijai pilsētvidē
👉 Atbalsts sekojošai CAD apstrādei
👉 Ietaupi laiku un samazini manuālo darbu
📍 Ceļa apzīmējumu līnijas no punktu mākoņa – automātiski un gatavas darbam CAD vidē!
Carlson Point Cloud ļauj ar pāris klikšķiem automātiski izzīmēt ceļa apzīmējumu līnijas tieši no punktu mākoņa datiem. Bez liekas manuālas zīmēšanas – līnijas tiek atpazītas un veidotas kā atsevišķi slāņi, ko uzreiz vari atvērt un izmantot tālākai apstrādei CAD vidē.
Pusautomātiska elektrības piekarkabeļu izzīmēšna ar Carlson Point Cloud Advanced
🔌 Carlson Point Cloud Advanced: Pusautomātiska elektrības piekarkabeļu izzīmēšana – ātri un vienkārši!
Izmantojot Carlson Point Cloud Advanced, elektrības piekarkabeļu izzīmēšana no punktu mākoņu datiem kļūst pārsteidzoši vienkārša, ātra un precīza. Vairs nav jāzīmē katrs vads ar roku – pateicoties viedajai atpazīšanas funkcijai, sistēma automātiski identificē gaisvadu kabeļu trajektoriju, seko tiem gar visiem balstiem un piedāvā to automātisku vektorizāciju.
🔧 Ko tas nozīmē praksē:
-
Ievērojami samazināts laiks, ko agrāk patērēji manuālai izzīmēšanai;
-
Automātiska kabeļu trajektoriju noteikšana, pat ja tie ir izliekti vai dažādos augstumos;
-
Pielāgojami parametri, lai precizētu rezultātu atbilstoši konkrētā projekta prasībām;
-
Pārskatāmi rezultāti, kurus vari uzreiz eksportēt uz CAD vidi.
🚀 Rezultāts: dažu minūšu darbs, kas agrāk prasīja stundas!
Piketu un ceļa izzīmēšana Carlson Photo Capture
Carlson Photo Capture Fotogrammetrijas projekta darbplūsma
Carlson Point Cloud Advanced Īsā Pamācība
Carlson Point Cloud Advanced – Īsā pamācība (latviešu valodā)
Šī īsā pamācība latviešu valodā sniedz soli pa solim norādes, kā strādāt ar punktu mākoņiem Carlson Point Cloud vidē – importēt .LAS failus, izveidot virsmas, aprēķināt apjomus starp virsmām un sagatavot atskaites. Noderīgs ceļvedis gan iesācējiem, gan pieredzējušiem lietotājiem.
Lejupielādēt ŠEITCarlson Photo Capture tilpumu aprēķinu darbplūsma
KĀDA INFORMĀCIJA IR IETVERTA RTCM 3 ZIŅOJUMĀ?
Noskaties un uzzini kādu informāciju pārraida RTK korekciju tīkli.
KĀDUS DATUS VARAM NOLASĪT NO RINEX OBS FAILA?
Noskaties un uzzini kādus datus satur RINEX OBS mērījumu fails.
